Contrairement aux boulons d'ancrage classiques, les boulons d'ancrage autoforants constituent une solution de boulonnage incontournable pour les roches fragiles et les environnements instables tels que les zones de fracture et les déformations de la croûte terrestre, tout particulièrement en cas d'effondrement du trou de forage ou lorsque des boulons d'ancrage de grande taille sont requis.

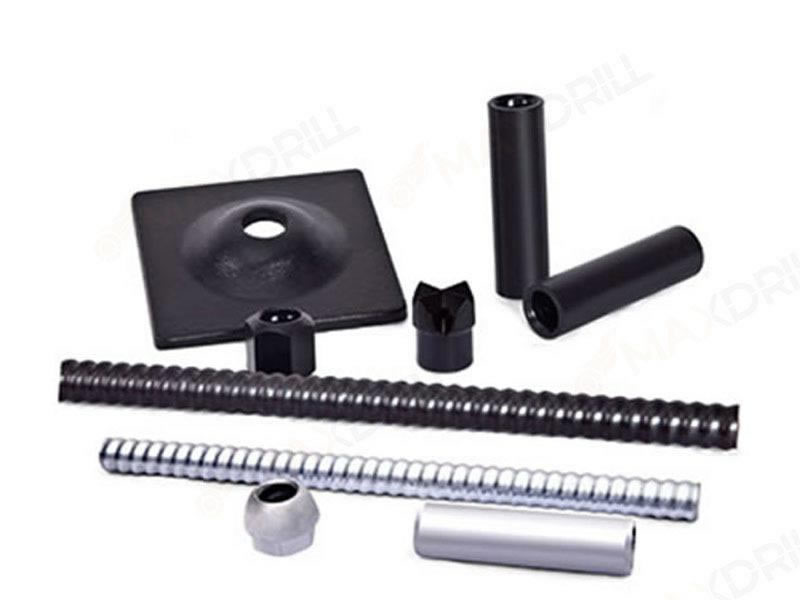

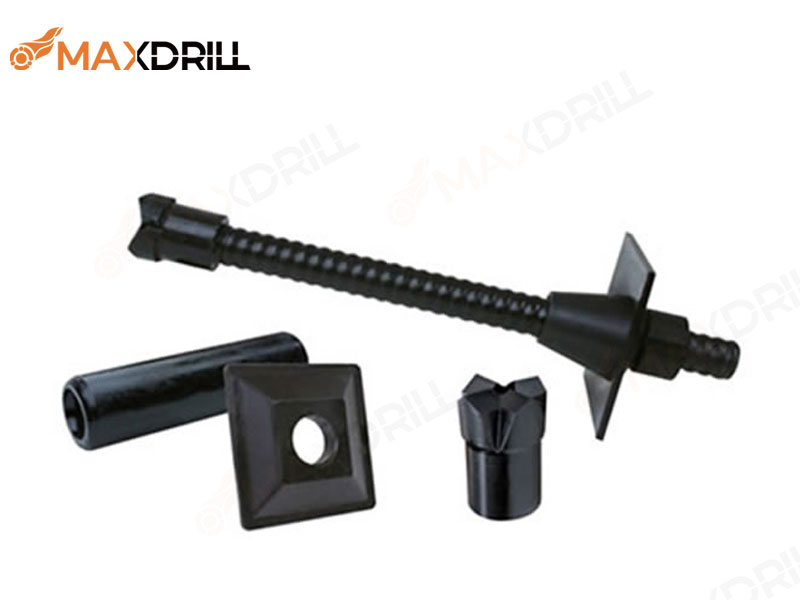

Les boulons d'ancrage autoforants de Maxdrill, combinant les propriétés de forage, d'injection de coulis et d'ancrage, trouvent une large gamme d'applications dans le forage de tunnels, l'ancrage radial et le micro-pilotage. Grâce à leur polyvalence et capacité d'extension, nos boulons d'ancrage autoperceurs peuvent être appliqués à la construction de voies ferrées, au creusement de tunnels, à l'ingénierie hydraulique, à la stabilisation des pentes, aux barrages, aux culées, aux berges, aux fondations d'immeubles de grande hauteur et à l'amélioration de la qualité. Ils sont parfaitement indiqués pour faire face aux affaissements, aux cavités, aux fissures, aux effondrements, aux glissements de terrain et à d'autres catastrophes géologiques, et sont faciles à exploiter dans des espaces restreints.
Spécifications| Taille de la barre | | | | | | | | |
| Diamètre extérieur nominal (mm) | 25 | 32 | 32 | 32 | 32 | 38 | 51 | 51 |
| Diamètre intérieur nominal (mm) | 13 | 21 | 20 | 18 | 15 | 24 | 35 | 33 |
| Surface de la section transversale de la barre (mm²) | 240.00 | 310.00 | 350.00 | 430.00 | 480.00 | 590.00 | 740.00 | 940.00 |
| Charge ultime (kN)≥ | 200.00 | 250.00 | 280.00 | 360.00 | 405.00 | 500.00 | 550.00 | 800.00 |
| Charge d'élasticité (kN)≥ | 150.00 | 190.00 | 230.00 | 280.00 | 300.00 | 400.00 | 450.00 | 630.00 |
| Résistance ultime (N/mm²)≥ | 830.00 | 800.00 | 800.00 | 830.00 | 840.00 | 840.00 | 740.00 | 850.00 |
| Limite d'élasticité (N/mm²)≥ | 620.00 | 610.00 | 650.00 | 650.00 | 620.00 | 670.00 | 600.00 | 670.00 |
| Allongement A5(%)≥ | ≥6.00 | |||||||
| Module E (GPa) | 178.00 | 180.00 | 185.00 | 205.00 | 180.00 | 202.00 | 182.00 | 185.00 |
| Poids nominal (kg/m) | 1.90 | 2.40 | 2.70 | 3.40 | 3.80 | 4.70 | 5.90 | 7.40 |
| Filetage (main gauche) | Norme interne MAXDRILL basée sur les normes ISO 10208 et 1720, etc. | |||||||
| Nuance d'acier | ASTM A519-035140/EN 10083-141Cr4 | |||||||
| Dureté (HB) | 230-300 | |||||||
| Longueur livrée (m) | 1M, 2M, 3M, 4m. D'autres longueurs sont disponibles selon vos besoins. | |||||||
| Taille de la barre | | | | | | | | | | |
| Diamètre extérieur nominal (mm) | 30 | 40 | 40 | 52 | 60 | 76 | 76 | 76 | 103 | 103 |
| Diamètre intérieur nominal (mm) | 13 | 24 | 20 | 30 | 38 | 54 | 49 | 44 | 80 | 57 |
| Surface de la section transversale de la barre (mm²) | 400.00 | 660.00 | 770.00 | 1,150.00 | 1,300.00 | 1,650.00 | 2,080.00 | 2,460.00 | 2,950.00 | 4,800.00 |
| Charge ultime (kN)≥ | 320.00 | 540.00 | 660.00 | 929.00 | 1,000.00 | 1,200.00 | 1,600.00 | 1,900.00 | 2,300.00 | 3,700.00 |
| Charge d'élasticité (kN)≥ | 260.00 | 425.00 | 525.00 | 730.00 | 800.00 | 1,000.00 | 1,200.00 | 1,500.00 | 1,800.00 | 2,670.00 |
| Résistance ultime (N/mm²)≥ | 800.00 | 810.00 | 850.00 | 800.00 | 760.00 | 720.00 | 760.00 | 770.00 | 770.00 | 770.00 |
| Limite d'élasticité (N/mm²)≥ | 650.00 | 640.00 | 680.00 | 630.00 | 610.00 | 600.00 | 570.00 | 600.00 | 610.00 | 550.00 |
| Allongement A5(%)≥ | ≥6.00 | |||||||||
| Module E (GPa) | 195.00 | 196.00 | 198.00 | 190.00 | 192.00 | 188.00 | 208.00 | 190.00 | 190.00 | 190.00 |
| Poids nominal (kg/m) | 3.10 | 5.20 | 6.00 | 9.00 | 10.20 | 12.90 | 16.30 | 19.30 | 23.00 | 37.50 |
| Filetage (main gauche) | Norme interne MAXDRILL basée sur les normes ISO 10208 et 1720, etc. | |||||||||
| Nuance d'acier | ASTM A519-035140/EN 10083-141Cr4 | |||||||||
| Dureté (HB) | 240-310 | |||||||||
| Longueur livrée (m) | 1M, 2M, 3M, 4M. D'autres longueurs sont disponibles selon vos besoins. | |||||||||
Vous ne trouvez pas le taillant à boutons que vous souhaitez ? N'hésitez pas à nous contacter !
