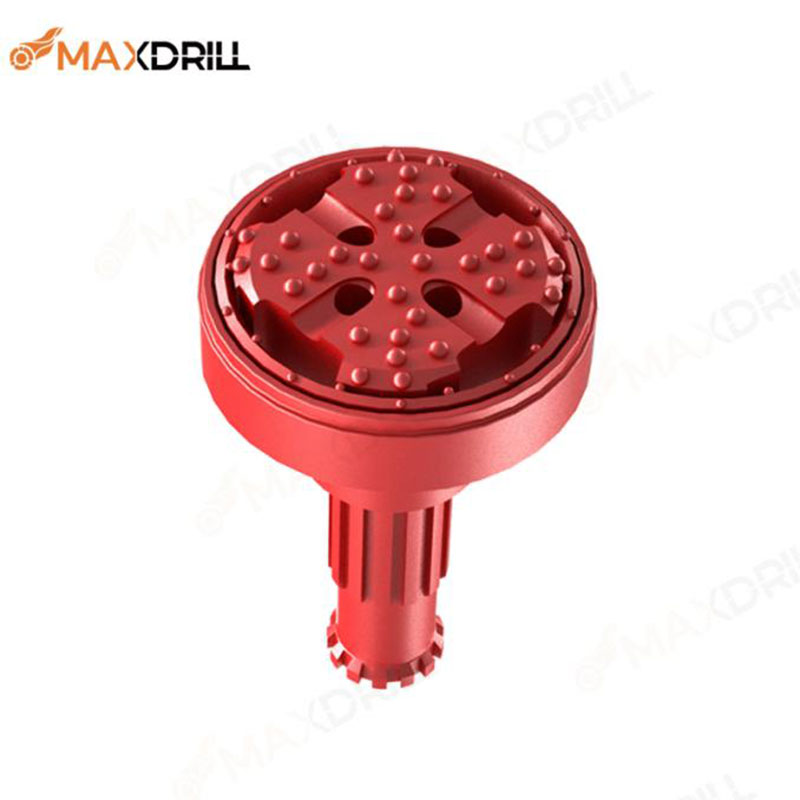

Système de tubage concentrique avec trépans annulaires

Système de tubage concentrique avec trépans annulaires

Le système de tubage concentrique de Maxdrill peut être utilisé dans les formations de morts-terrains présentant des conditions topographiques et géologiques complexes, notamment les graviers, les formations fissurées, les blocs rocheux, les décharges de déchets de construction, etc.

Commentaires
Caractéristiques
  • Rectitude : garantit la rectitude du trou de forage dans diverses conditions topographiques et géologiques.
  • Adaptabilité : permet de garantir l'efficacité de la pénétration dans des conditions topographiques et géologiques difficiles, comme les graviers et les décharges de déchets de construction.
  • Couple inférieur : le couple du système de tubage concentrique est inférieur à celui du système de tubage excentrique.
  • Véverrouillage et reverrouillage faciles : facile à reverrouiller après le déverrouillage.
  • Forage sous n'importe quel angle : le système de tubage concentrique est en mesure de forer les roches sous n'importe quel angle.
  • Respectueux de l'environnement : le système de tubage concentrique est plus écologique que le système de tubage excentrique car il fore les roches de manière harmonieuse, avec moins de vibrations et de bruit. Nous préconisons l'utilisation du système de tubage concentrique dans les zones urbaines.
Composants
Patin d'emboîtement

Patin d'emboîtement

Trépan annulaire

Trépan annulaire

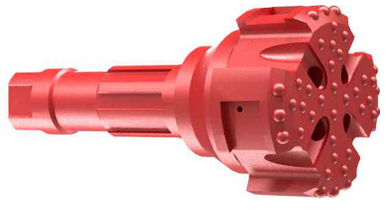

Trépan pilote

Trépan pilote

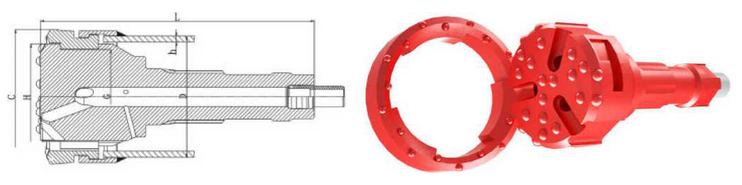

Composants
  D   h H C G
Modèle Diamètre extérieur du tube de cuvelage (mm)) Diamètre intérieur du tube de cuvelage (mm) Épaisseur de la paroi du tube de cuvelage (mm) Diamètre extérieur max. du trépan pilote (mm) Diamètre de l'alésoir (mm) Diamètre extérieur max. du trépan normal (mm) Type de marteau fond de trou / hors de trou Poids (kg)
Type de marteau hors de trou
MDC76/7RR-01 76 62 7 57 84 39 R32 3.2
MDC89/8RR-01 89 73 858 70 96 58 T38 5.8
MDC114/10RR-01 114 94 10 92 122 80 T45 7.5
MDC127/10RR-01 127 107 10 105 136 90 T45 10
MDC140/10RR-01 140 120 10 116 148 97 T45/T51 15
Type de marteau fond de trou
MDC114/10RR-02 114 94 10 92 122 80
COP34/DHD3.5		 10
MDC127/10RR-02 127 107 10 105 136 90 COP34/DHD3.5 16
MDC140/10RR-02 140 120 10 116 148 97 COP44/DHD340 /SD4/QL40 21
MDC146/10RR-02 146 126 10 124 154 110 COP44/DHD340 /SD4/QL40 22
MDC168/12.7RR-02 168 142.6 12.7 141 180 125 COP54/DHD350 /SD5/QL50/M50 27
MDC178/12.7RR-02 178 152.6 12.7 150 186 135 COP54/DHD350 /SD5/QL50/M50 32.5
MDC194/12.7RR-02 194 168.6 12.7 166 202 145 COP64/DHD360 /SD6/QL60/M60 42.5
MDC219/12.7RR-02 219 193.6 12.7 191 228 170 COP64/DHD360 /SD6/QL60/M60 58
MDC245/12.7RR-02 245 219.6 12.7 214 254 195 COP84/DHD380 /SD8/QL80 78
MDC254/12.7RR-02 254 228.6 12.7 224 265 203 COP84/DHD380 /SD8/QL80 84.5
MDC273/12.7RR-02 273 247.6 12.7 241 286 223 COP84/DHD380 /SD8/QL80 100
MDC325/12.7RR-02 325 299.6 12.7 292 338 276 COP84/DHD380 /SD8/QL80 135
MDC406/12.7RR-02 406 380.6 12.7 377 420 350 QL120/DHD112/ SD12/NUMA120 280
MDC508/12.7RR-02 508 482.6 12.7 478 522 416 QL200/SD18/ NUMA180 522
MDC560/12.7RR-02 560 534.6 12.7 528 575 475 QL200/SD18/ NUMA180 620
MDC610/12.7RR-02 610 584.6 12.7 558 620 513 QL200/SD18/ NUMA180 710

Vous ne trouvez pas le taillant à boutons que vous souhaitez ? N'hésitez pas à nous contacter !
